Beschreibung

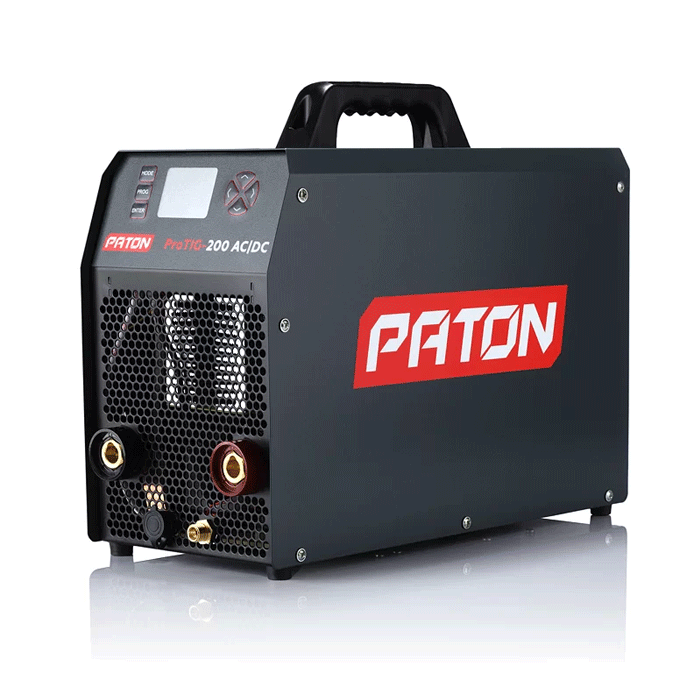

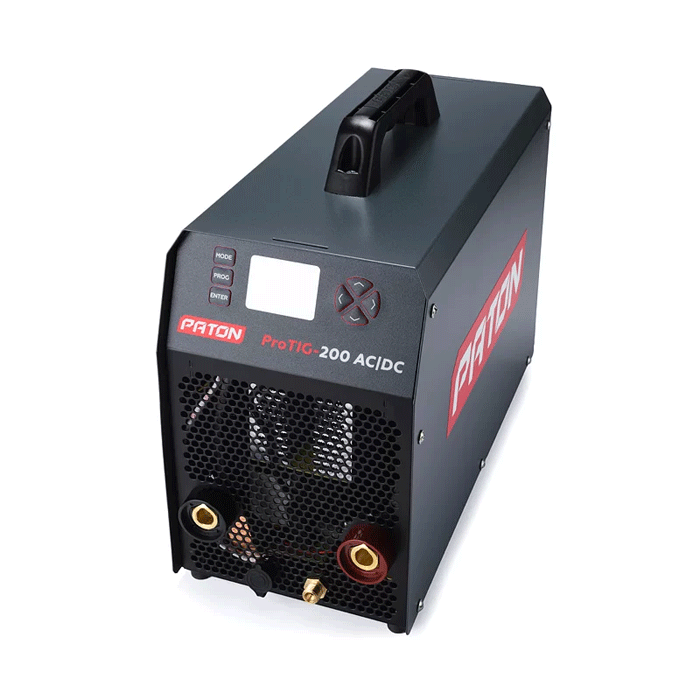

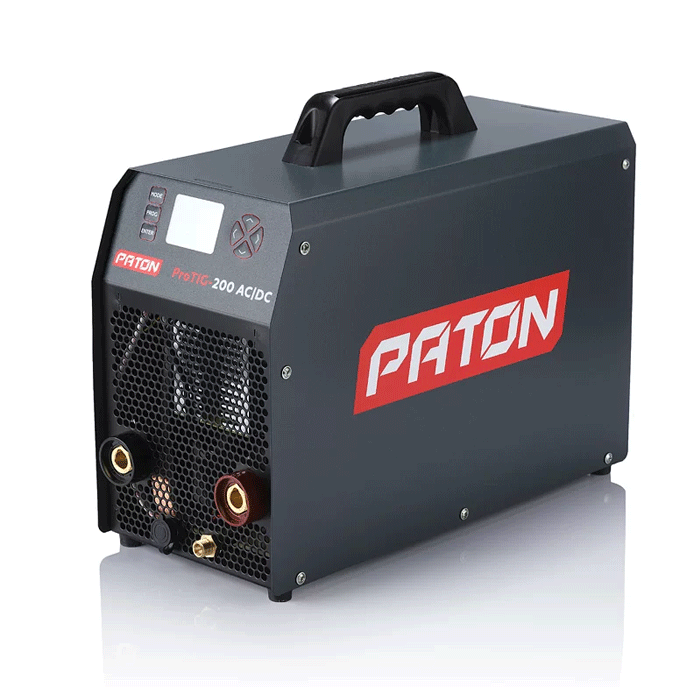

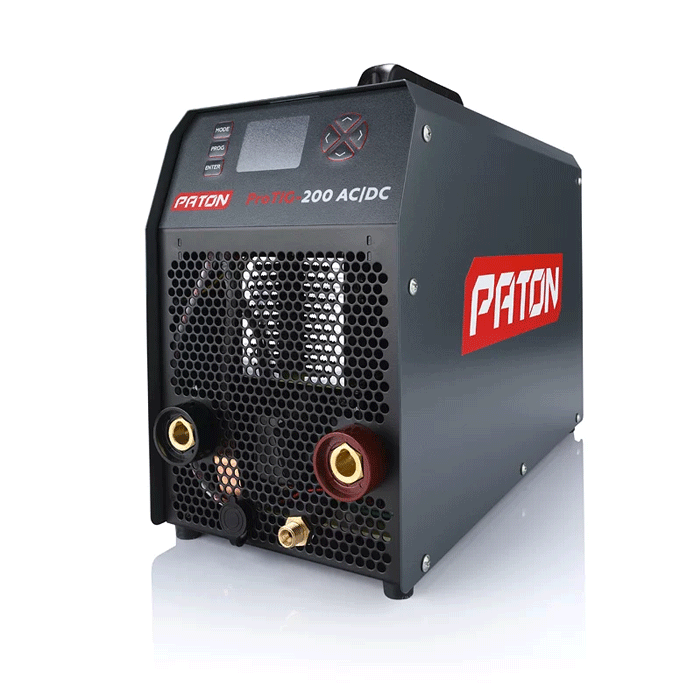

Funktionen Paton ProWIG 200 WIG/MMA AC/DC-Schweißgeräts 230V

Das Schweißgerät Paton ProWIG 200 ist für das Schutzgasschweißen “WIG” mit Gleichstrom oder Wechselstrom (AC/DC) und das Elektrodenhandschweißen “MMA” mit Gleichstrom optimiert. Die “Professional”-Serie ist für Verbraucher gedacht, die Wert auf Kompaktheit und ein optimales Verhältnis zwischen Tragbarkeit und Funktionalität eines Geräts mit voller Nennstromstärke legen. Die beste Lösung für das Gleich- und Wechselstromschweißen einer breiten Palette von Materialien: Aluminium, Aluminiumlegierungen (WIG-AC-Modus), Teile und Materialien aus Stahl, Nichteisenmetallen und Kupferlegierungen (WIG-DC-Modus). Das Gerät kann auch zum Schweißen mit umhüllten Elektroden (MMA-Modus) verwendet werden. Darüber hinaus hat der Hersteller in diesem Gerät die RIV-Funktion (SPOT) verwendet. Das Inverterschweißgerät PATON ProWIG 200 bietet eine hervorragende berührungslose Zündung, einen konstanten und stabilen Lichtbogen sowie eine hohe Schweißqualität und Benutzerfreundlichkeit. Das Gerät ist mit einem Schutzmodul gegen Unter- und Überspannung ausgestattet. Durch die Erhöhung der Frequenz der Eingangsspannung, die dem Transformator zugeführt wird, wird dieser um ein Vielfaches kleiner, so dass das Gerät bei gleichen Ausgangsparametern im Vergleich zu anderen Geräten mit ähnlichen Eigenschaften ein Vielfaches an Gewicht und Abmessungen einspart.

• Europäische Produktion
• Elektronisches Wärmeschutzsystem zum Schutz aller wärmeerzeugenden Elemente vor Überhitzung
• Zuverlässigkeit dank der IGBT-Technologie
• Möglichkeit, mit langen Verlängerungskabeln und mit einem Generator zu arbeiten
• Gepulstes Schweißen (PULSE-Funktion)
• Verbesserte Lichtbogenstabilität
• Wechselmodusfunktion 2T, 4T, Gasreinigung mit Feederfunktion
• Ausgestattet mit einem System zum Schutz gegen Spannungsspitzen und zur Stabilisierung, das einen ordnungsgemäßen Betrieb im Spannungsbereich von 160 V bis 260 V ermöglicht
• Doppelt so hoher Stromverbrauch im Vergleich zu herkömmlichen Quellen
• Optimale Verschmelzung und korrekte Stichform, unabhängig von der Schweißposition
• Schweißstrom – 200A, Spannungsversorgung 230V
• Schweißverfahren – WIG AC/DC, MMA
• Einschaltdauer – 40% bei 200 A, 100% bei 126 A
• Vorteile – berührungslose Lichtbogenzündung, RIV-Schweißfunktion (Punktschweißen), Möglichkeit zur Speicherung von Schweißeinstellungen, verbesserte Lichtbogenstabilisierung, stufenlose Parametereinstellung, Impulsschweißen.
• Beschreibung – Professionelle Mehrzweck-Schweißmaschine zum Schweißen von Aluminium, schwarzem und rostfreiem Stahl.

Vorteile des Paton ProWIG 200 WIG/MMA AC/DC-Schweißgeräts

• Berührungsloses Lichtbogenzündmodul installiert (Inbetriebnahme von Hochspannungsschweißungen in der Größenordnung von kV) HF.
• Gepulste Schweißfunktion im WIG AC/DC und MMA Modus
• Möglichkeit zum Speichern von 10 nicht standardmäßigen Schweißeinstellungen.
• RIV-Schweißfunktion
• Druckknopfsteuerung bei 2T- und 4T-Futtern
• Alle elektronischen Komponenten des Geräts sind mit zwei Schichten hochwertigen Lacks imprägniert, was die Zuverlässigkeit des Produkts während seiner gesamten Lebensdauer gewährleistet.
• Ein elektronisches Hitzeschutzsystem ist an allen Teilen der Quelle installiert, die während des Betriebs heiß werden. Wenn die Temperatur 100 ˚С erreicht, wird die Stromversorgung des Geräts für eine bestimmte Zeit abgeschaltet, bis die Temperatur sinkt.
• Reibungslose Kontrolle der Schweißparameter
• Verbesserte Lichtbogenstabilisierung im WIG AC/DC-Modus.
• Adaptive Steuerung der Lüftergeschwindigkeit in Abhängigkeit von der Temperatur.
• Trotz des Schutzes vor Spannungsspitzen ist für größere langfristige Spannungsdifferenzen im einphasigen Netz von 190 V bis 260 V ein Stabilisierungssystem installiert.

Technische specifikationen

• Versorgungsspannung 50/60 Hz – 230V
• Erforderlicher Netznennstrom – 25 A
• Nennschweißstrom – 200 A
• Maximaler Schweißstrom – 200 A
• Spannungswechselintervalle, V – 190 – 260 V
• Einstellintervalle für Schweißstrom – 5-200 A
• Grundlegende Betriebsart – WIG AC/DC
• Zusätzliche Betriebsart – RIV, MMA
• Schweißstromregelung begrenzt MMA-Modus – 5-200 A
• Schweißstromregelung begrenzt WIG AC/DC-Modus – 5-200 A
• Entspannung der Last – 65 V
• Energieeffizienz – nicht weniger als 80
• Einschaltdauer bei Schweißstrom 126 (DC) – 100 %.
• Schweißzyklus 200 A (DC) – 40 %.
• Einschaltdauer bei 140 A (AC) Schweißstrom – 100 %.
• Einschaltdauer für Schweißstrom 200 А (АС) – 50 %.
• Nennleistungsaufnahme – 6,3 kVA
• Kontaktlose Lichtbogenzündung (HF) – Ja
• Schweißstromanzeige – Ja
• Speichern von Betriebsarten – 10 Programme
• Wechselstromfrequenz – 15-250 Hz
• Polaritätsausgleich beim WIG AC/DC-Schweißen – 15-90 %.
• Brennertastenmodus, WIG AC/DC – 2Т, 4Т
• Zeit der Schutzgaszufuhr vor dem Schweißen – 0,1-25 s
• Schutzgasversorgung Schweißzeit – 0,1-25 s
• RIV-Methode Impulszeitsteuerung – 0,5-5 s
• Spitzenstromregelung bei der RIV-Methode – 5-200 A
• Anlaufstromregelung – 5-185 A
• Einstellbare Zeit des Stromanstiegs – 0-15 s
• Einstellungszeit der Stromabsenkung – 0-25 s
• Ende der Stromregelung – 5-185 A
• Abmessungen (Länge, Breite, Höhe), mm – 465 x 190 x 350
• Erfüllte Normen:
  • EN 60204 – 1:2006
  • EN 60974 – 1:2012
  • EN 60974 – 10:2014
• Gewicht des Schweißgeräts – 14,7 kg
• Schutzgrad – IP21

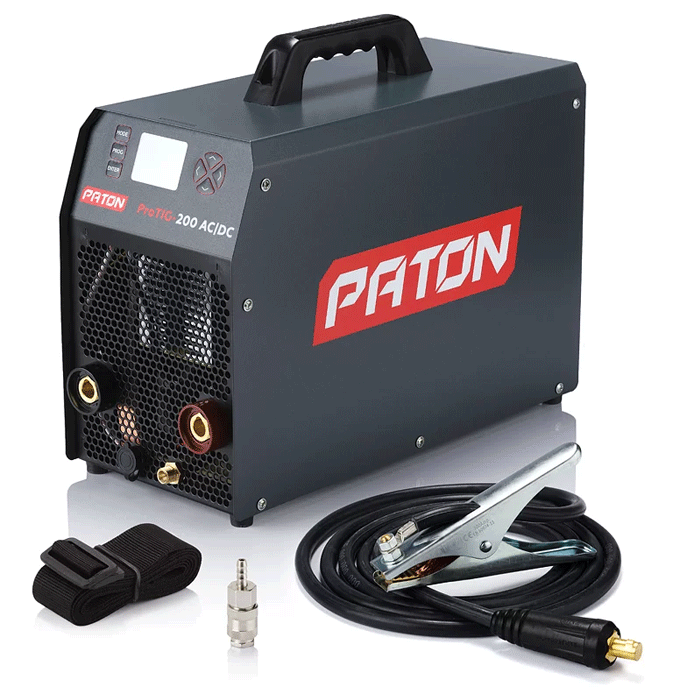

Umfang der Lieferung

• Paton ProTIG 200 WIG AC/DC Schweißgerät 230V
• Elektrodenhalter ABICOR BINZEL DE2200 3m
• Ableiter ABICOR BINZEL MK300 3m
• Professioneller Transportkoffer
• Trageriemen
• Benutzerhandbuch
